特點與用途：

為適應冶金行業技術更新和設備改造，對交流調速技術應用的要求，我公司集幾十年生產冶金起重電機和電梯電機的豐富經驗，以及對交流變頻調速的研究成果，開發了YSG系列輥道用變頻調速三相異步電動機。它具有體積小、調速范圍廣、運行可靠、維修方便等優點。電機采用耐高溫潤滑脂，并有再補給裝置。電機具有加強的機械結構強度，能夠在頻繁起制動、正反轉、反接制動等沖擊性負載和高溫、多粉塵的惡劣條件下連續或斷續工作，并具有較高的過載能力。電機技術條件符合ICE60034-1和GB755國際和國家標準的規定，綜合技術指標達到國內先進水平?？膳c國內外各類變頻裝置配套使用，有助于節能和實現自動控制。

YSG系列輥道用變頻調速三相異步電動機按其機械特性可以分為YSGa型和YSGb型兩種。YSGa型電動機的機械特性較軟，具有堵轉轉矩大、堵轉電流小、動態常數高的特點，可以在滿電壓下直接起動，并實現頻繁起動、制動及反轉運行；采用變頻控制時，可以在30～80Hz的范圍內調速運行。主要用于驅動以S5工作制運行的工作輥道輥子。YSGb型電動機具有較硬的機械特性，變頻調速性能好?？梢詫崿F(xiàn)5～50Hz恒轉距、50～80Hz恒功率這樣一個寬廣的調速范圍。主要用于以S1工作制運行的輸送輥道輥子。當采用變頻控制時，利用變頻器的低頻起動和制動功能，還可以實現頻繁起、制動和正、反轉，用于以S5工作制運行的工作輥道輥子。

為此，謹向各工礦企業和設計院推薦。

電機性能：

YSGa型電動機為周期工作制S5。負載持續率分別為15%，25%，40%，60%四種。電機可滿壓直接起動。

YSGb型電機為連續工作制S1，當采用變頻調速時，也可以周期工作制S5運行。

電動機為Y/Δ接法，額定電壓為380/220V。額定頻率為50Hz。

電動機的絕緣等級為H級。

電動機調速范圍廣。YSGa型電動機為30～80Hz，YSGb型電動機為5～80Hz。

過載能力強。能夠承受最大轉矩15s。

低速性能好。低速時轉速平穩，無爬行現象。

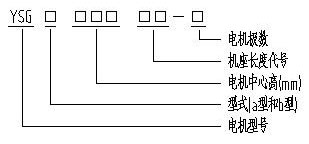

型號說明：

結構簡介:

電動機的外殼防護等級為IP54(全封閉結構)，根據需要還可制成IP55、IP56。

電動機的冷卻方式為IC410(全封閉自然冷卻)。

電動機的結構及安裝方式為IMB3、IMB5、IMB35。

從軸伸端視之，電機接線盒位于機座左側。用戶如有特殊要求，請在訂貨時說明，另行商議。

定貨須知:

1.定貨時必須說明產品型號、額定功率、額定電壓、額定頻率、調速范圍及在此范圍內的運行特性，接線盒位置等。

2.如有特殊要求，經雙方協商后，可提供其他極數，其他結構及安裝型式的電動機，也可配帶各種轉感器（測速發動機、超速開關=編碼器等），各種制動器（電磁式、渦流式）各種熱敏保護裝置和加熱帶等。

注：電機型號相對舊版樣本有如下改動：

本版樣本上的YSGa型，在舊樣本上為YSGB型；本版樣本上的YSGb型，在舊樣本上為YSGA型。請在訂貨時注意

機座號	極數 No. ofPoles	堵轉轉矩 LockedTorque	堵轉電流 LockedCurrent	連續定額 FC=100%		動態常數				轉動慣量	重量
Frame Size				Continuous Duty		Dynamic Constant				Moment of inertia	Weight
Frame Size				功率 Power	轉速 Speed	Fc=15%	Fc=25%	Fc=40%	Fc=60%	Moment of inertia	Weight
		N · m	A	kW	r/min	kg · m2/h				kg.m2	kg
112L1	4	22	13	1.1	1310	94	92	90	86	0.0112	80
	6	22	8.5	0.75	870	215	210	205	200
	8	17	5.6	0.45	640	350	345	335	320
	10	16	4.5	0.32	510	520	510	490	465
112L2	4	36	19	1.7	1310	140	135	130	125	0.0166	90
	6	34	12	1.1	870	290	285	280	270
	8	28	9	0.75	640	495	485	470	450
	10	25	7.5	0.48	510	700	685	660	625
	12	22	5.3	0.3	420	1060	1030	990	930
132M1	6	50	18	1.7	870	315	310	300	290	0.0251	110
	8	42	12	1.1	640	530	520	510	480
	10	38	9	0.75	510	790	770	740	700
	12	36	8	0.53	420	1130	1090	1050	990
132M2	6	71	24	2.2	870	390	380	375	360	0.0333	120
	8	60	17	1.6	640	670	655	640	605
	10	56	13	1.1	510	990	970	930	880
	12	53	11	0.8	420	1400	1360	1300	1220
160S1	8	80	22	2.1	640	810	790	770	730	0.0646	150
	10	80	18	1.6	510	1220	1190	1150	1090
	12	75	15	1.2	420	1670	1620	1550	1440
	16	50	9.5	0.48	310	2770	2660	2500	2290
YSGa型
Type YSGa
機座號	極數 No. ofPoles	堵轉轉矩 LockedTorque	堵轉電流 LockedCurrent	連續定額 FC=100%		動態常數				轉動慣量	重量
Frame Size				Continuous Duty		Dynamic Constant				Moment of inertia	Weight
Frame Size				功率 Power	轉速 Speed	Fc=15%	Fc=25%	Fc=40%	Fc=60%	Moment of inertia	Weight
		N · m	A	kW	r/min	kg · m2/h				kg.m2	kg
160S2	8	110	30	3	640	1010	990	950	910	0.0814	160
	10	110	24	2.1	510	1470	1440	1380	1300
	12	105	20	1.6	420	2060	2000	1910	1780
	16	75	13	0.75	310	3390	3250	3050	2770
160L1	8	150	40	4	640	1230	1200	1160	1110	0.114	210
	10	150	32	2.8	510	1880	1830	1760	1670
	12	140	26	2.2	420	2590	2510	2400	2230
	16	105	18	1.1	310	4340	4160	3990	3540
160L2	8	210	56	5.3	640	1470	1430	1380	1310	0.139	220
	10	200	40	3.8	510	2260	2200	2120	2000
	12	190	34	3	420	3120	3020	2880	2680
	16	140	24	1.6	310	5170	4950	4640	4180
180L1	8	280	67	6.7	640	1640	1600	1540	1460	0.241	280
	10	250	48	4.5	515	2500	2440	2350	2220
	12	250	42	3.8	425	3600	3500	3340	3130
180L2	16	190	30	2.2	320	5850	5610	5270	4800	0.294	300
	10	320	60	5.3	515	2880	2810	2690	2530
	12	320	53	4.8	425	4180	4050	3860	3610
200L1	16	250	38	2.8	320	6950	6670	6260	5710	0.509	380
	10	400	75	6.7	515	3260	3180	3050	2880
	12	400	63	6	425	4650	4500	4290	4010
	16	320	50	4	320	7890	7580	7100	6490
	20	250	36	2	250	11210	10630	9750	8590

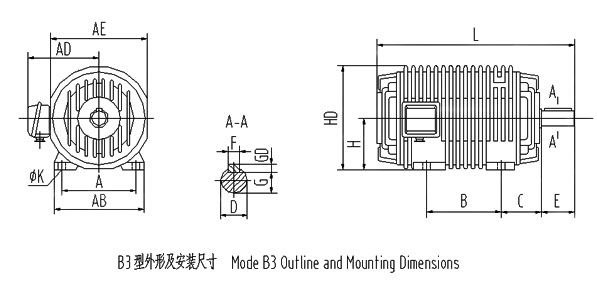

機座號	安裝尺寸 Mounting Dimension
Frame Size
	A	B	C	D		E	F	G	GD	H		K
112L	190	159	70	32k6	+0.018	80	10	27	8	112	0	12
					+0.002						-0.5
132M	216	178	89	38k6	+0.018			33		132	0
					+0.002						-0.5
160S	254		108	48k6	+0.018	110	14	42.5	9	160	0	15
160L		254			+0.002						-0.5
180L	279	279	121	55m6	+0.030		16	49	10	180	0
					+0.011						-0.5
200L	318	305	133	65m6	+0.030	140	18	58	11	200	0	19
					+0.011						-0.5
225M	356	311	149	75m6	+0.030		20	67.5	12	225	0
					+0.011						-0.5

機座號	外形尺寸 Outline Dimensions
Frame Size	外形尺寸 Outline Dimensions
Frame Size	AB	AE	AD	HD	L
112L	235	240	205	240	445
132M	265	265	220	265	495
160S	315	315	250	320	570
160L	315	315	250	320	690
180L	360	360	295	365	730
200L	415	415	320	415	780
225M	470	470	335	465	835

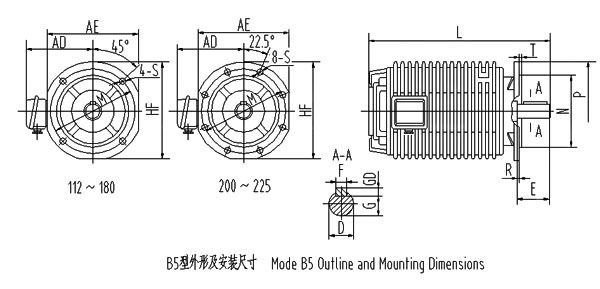

機座號	安裝尺寸 Mounting Dimension
Frame Size
	D		E	F	G	GD	M	N		P	R	S	T
112L	32k6	+0.018	80	10	27	8	215	180j6	+0.014	50	0	15	4
		+0.002							-0.011
132M	38k6	+0.018			33		265	230j6	+0.016	300
		+0.002							-0.013
160S	48k6	+0.018	110	14	42.5	9	300	250j6	+0.016	350		19	5
160L		+0.002
180L	55m6	+0.030		16	49	10			-0.013
		+0.011
200L	65m6	+0.030	140	18	58	11	400	350js6	+0.018	450
		+0.011
225M	75m6	+0.030		20	67.5	12			-0.018
		+0.011

機座號	外形尺寸 Outline Dimensions
Frame Size	外形尺寸 Outline Dimensions
Frame Size	AE	AD	HF	L
112L	240	205	240	445
132M	265	220	285	495
160S	315	250	335	570
160L	315	250	335	690
180L	360	295	355	730
200L	415	320	450	780
225M	470	335	465	835

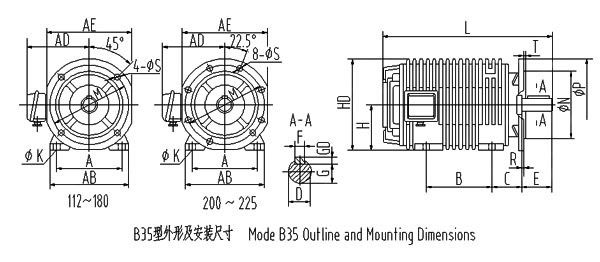

機座號	安裝尺寸 Mounting Dimension
Frame Size
	A	B	C	D		E	F	G	GD	H		K	M	N		P	R	S	T
112L	190	159	70	32k6	+0.018	80	10	27	8	112	0	12	215	180j6	+0.014	250	0	15	4
					+0.002						-0.5				-0.011
132M	216	178	89	38k6	+0.018			33		132	0		265	230j6	+0.016	300
					+0.002						-0.5				-0.013
160S	254		108	48k6	+0.018	110	14	42.5	9	160	0	15	350	250j6	+0.016	350		19	5
160L		254			+0.002						-0.5
180L	279	279	121	55m6	+0.030		16	49	10	180	0				-0.013
					+0.011						-0.5
200L	318	305	133	65m6	+0.030	140	18	58	11	200	0	19	450	350js6	+0.018	450
					+0.011						-0.5
225M	356	311	149	75m6	+0.030		20	67.5	12	225	0				-0.018
					+0.011						-0.5

機座號	外形尺寸 Outline Dimensions
Frame Size	外形尺寸 Outline Dimensions
Frame Size	AB	AE	AD	HD	L
112L	235	240	205	240	445
132M	265	265	220	290	495
160S	315	315	250	345	570
160L	315	315	250	345	690
180L	360	360	295	365	730
200L	415	415	320	430	780
225M	470	470	335	465	835
